電熱管是以金屬管為外殼(包括不銹鋼、紫銅管)，沿管內中心軸向均布螺旋形電熱合金絲(鎳鉻、鐵鉻合金)的空隙充填壓實，絕緣導熱性能好的氧化鎂砂，管口兩端用硅膠密封，這種金屬鎧裝電熱元件可加熱空氣、金屬模具和各種液體。

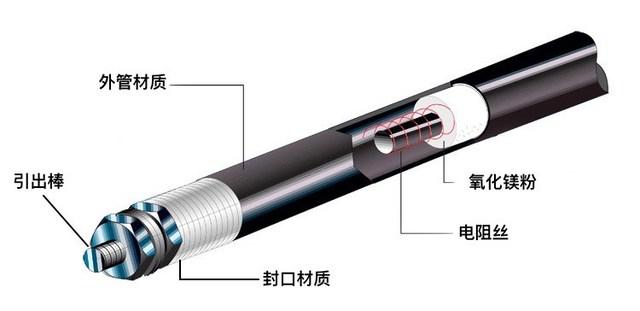

金屬管狀電熱管的典型結構(通用結構)通常由5個部分組成：絕緣子，密封材料，引出棒，填充材料，電熱絲，金屬護套，接線端。

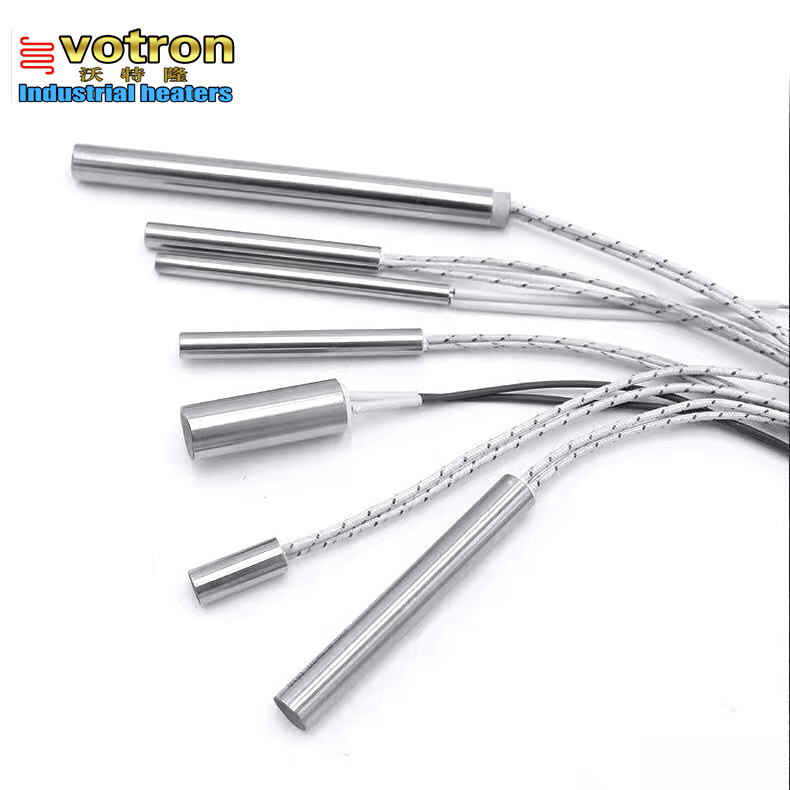

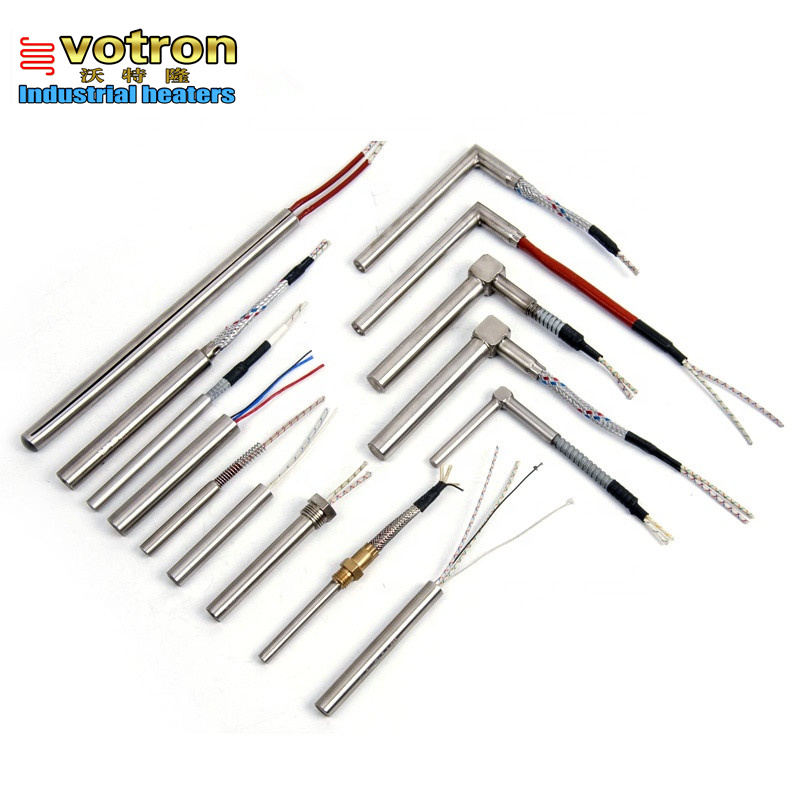

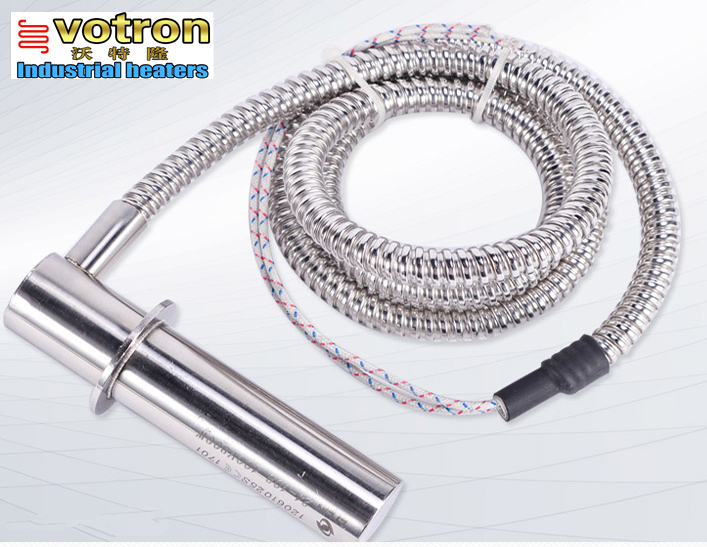

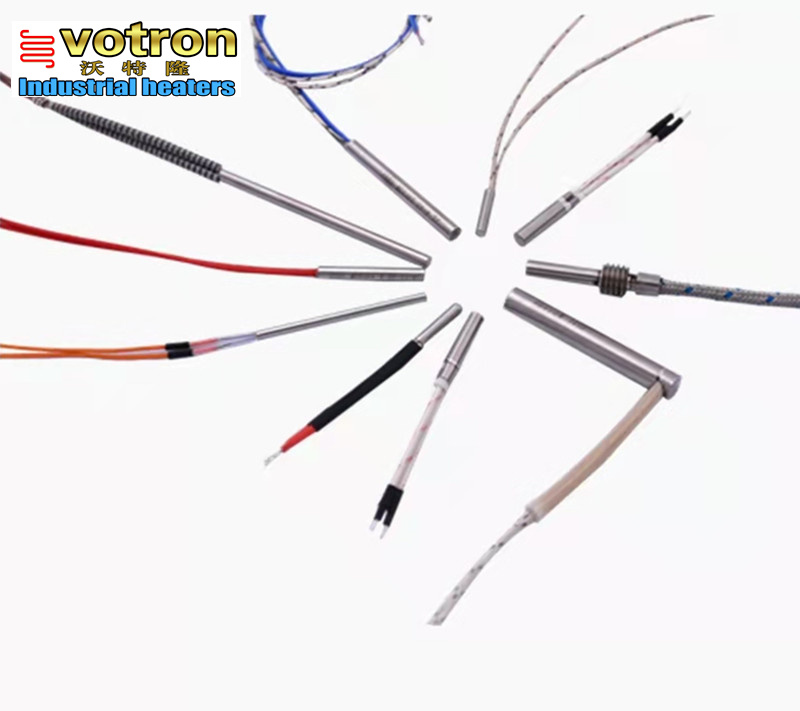

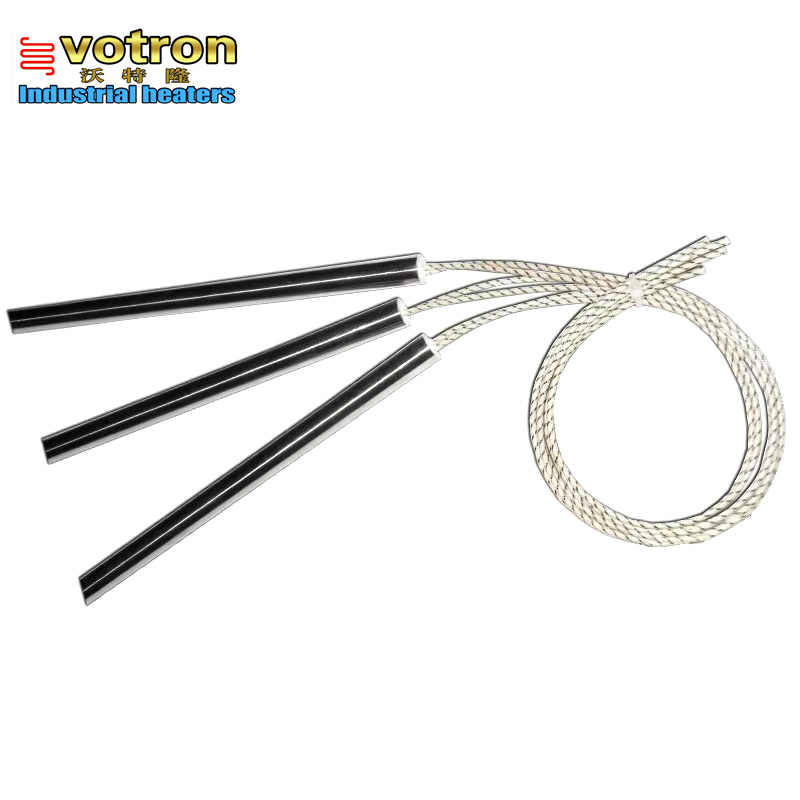

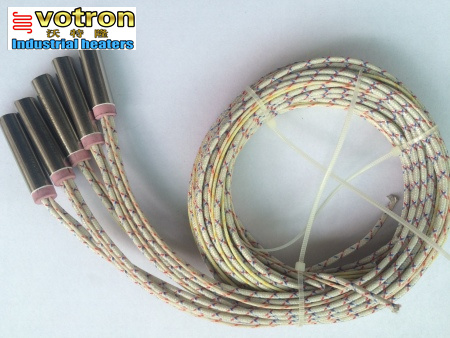

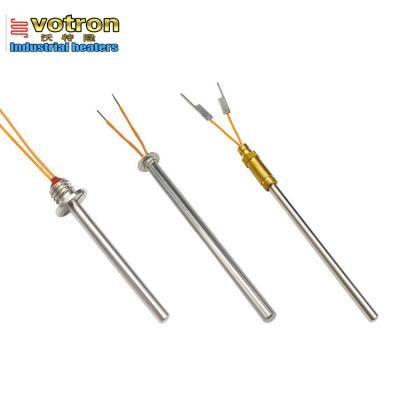

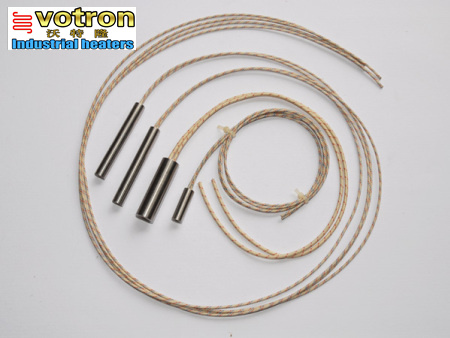

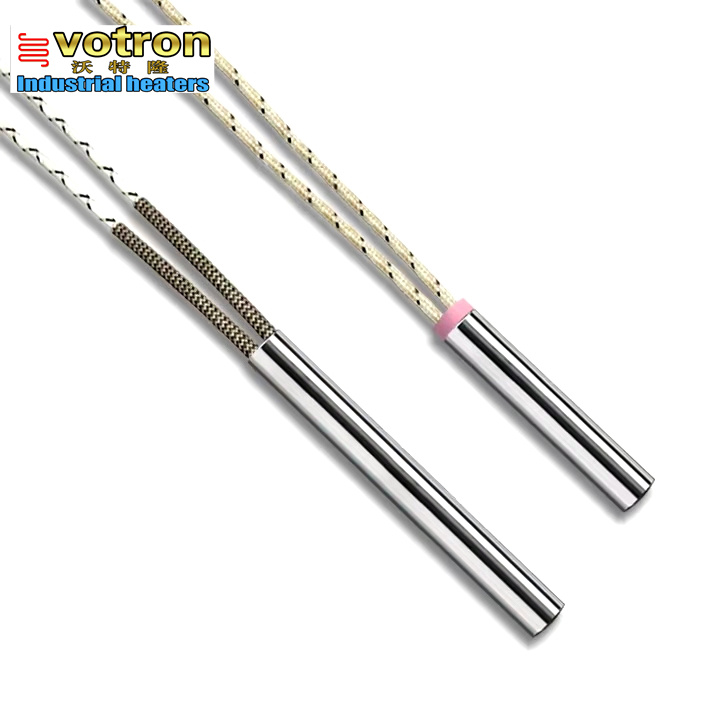

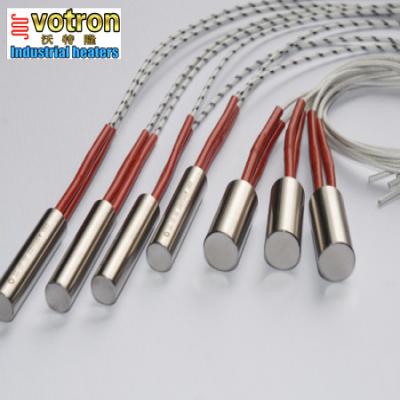

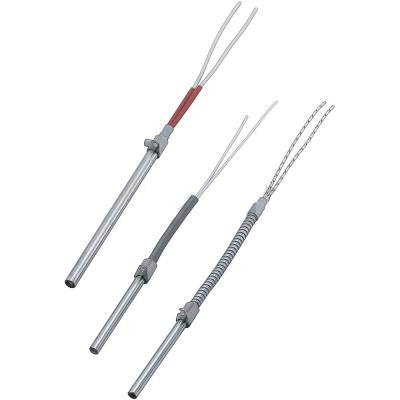

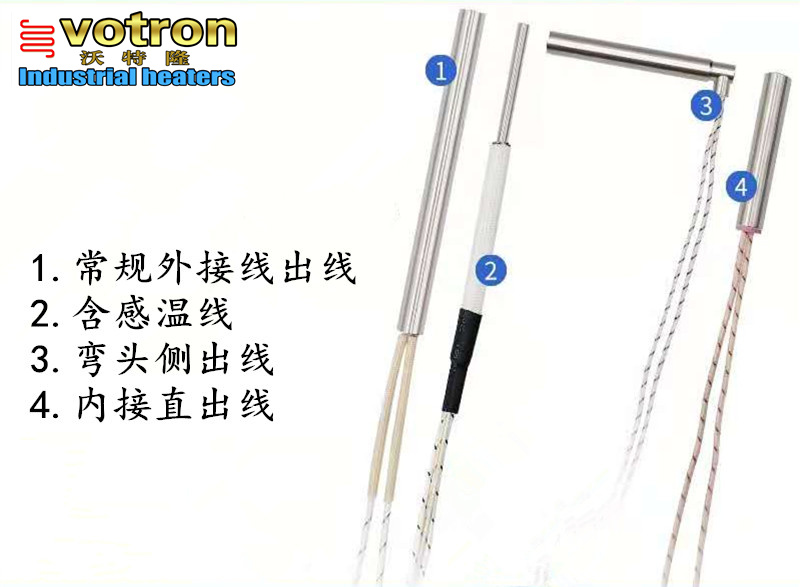

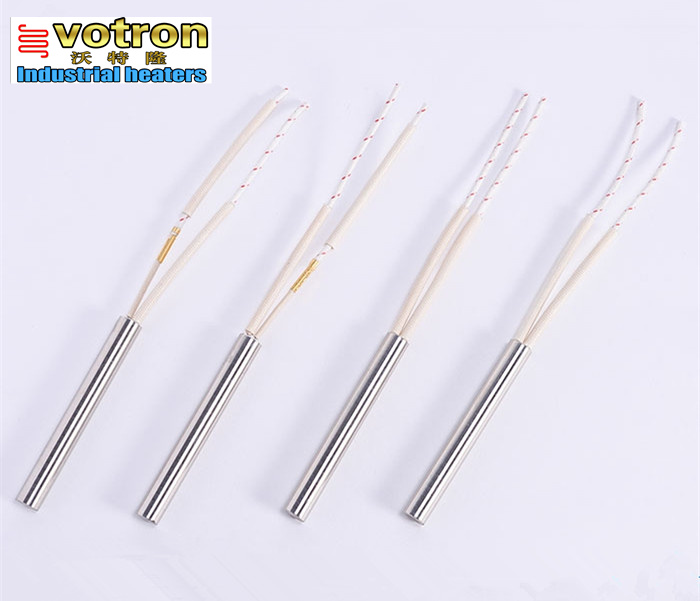

沃特隆筒式加熱器的產品結構介紹：

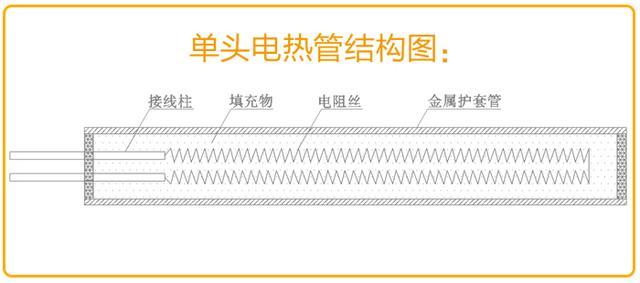

螺旋式電熱絲和引出棒位于金屬護套管的中心，其制造方法是將螺旋式電熱絲穿入無縫鋼管、銅管或鋁管，在中間間隙通過多管填充機均勻地填充結晶氧化鎂粉等絕緣導熱的氧化介質(也可用氧化鋁或潔凈石英砂等)。再用縮管機將管子徑縮細，使氧化物介質致密(密度達到3.3g/cm3以上)，保證電熱絲與空氣隔離，并在中心位置不會(huì )偏移而接觸管壁。就是這個每單位面積的熱量可以增加十多倍。其使用壽命也可相應延長到10年以上。同熱量較高的電熱元件相比，管狀電熱管可節省電熱材料5%，熱效率可達90%以上。

所以從電熱管的結構來看，金屬管狀電熱管是目前廣泛使用的，結構簡單，性能可靠，使用壽命長的密封電熱元件，已成功地應用于工業、家用電器，應用范圍越來越廣。期望更多的用戶能清楚地理解電熱管的結構原理。
